LGWL-JJ02A型 智能家居實訓系統設備
LGWL-JJ02A型 智能家居實訓系統設備是針對高等院校物聯網實訓的需求，綜合運用傳感器采集、設備控制、無線傳感器網絡、嵌入式系統、網絡通信、中間件等物聯網技術以及多學科技術的交叉融合，依托部署在網板上的各種傳感器節點、控制節點、智能網關、智能終端實現家居生活環境的智能安全監測、智能安防監測、智能報警、智能設備控制、遠程視頻監控、網絡化遠程監控等功能，貼近實際智能家居系統，為物聯網專業教學提供了一個完備的應用實訓系統。 系統利用各種傳感器測量家居環境參數，結合嵌入式數據庫存儲技術將歷史數據統一保存管理；利用無線傳感器網絡統一管理各個節點；利用自動控制理論和反饋控制理論實現智能控制與無人值守；利用嵌入式 Linux 系統實現智能網關；利用 Android 系統實現智能終端，促使學生了解物聯網技術在智能家居等現實環境的應用。
一、配置參數
1. 整套設備采用鋼結構及鋁合金型材承重支架，組成半封閉實訓環境，模擬真實家居環境；尺寸為：2520×2450×1280mm。
2. 鈑金采用1.5mm加厚型鋼板，數控沖銑網孔、便于學生組裝設備及布線實習；
3. 實訓工位整體色調一致、整個系統采用烤漆工藝，確保產品不易生銹、易維護和保養；
4. 模塊化設計，標準連接件，積木式架構，可隨意組裝成各種結構，便于維護、拆卸和運輸；
5. 樣板間頂部鋼板采用滑塊式前置型固定法。側板采用擋片式后置式固定法；側面靠下裝有活動桌面，必須采用前置式固定法，牢固可靠，保證安全；
6. 樣板間上固定線槽，線槽內布置實訓專用的電源線；支持每一個實訓所用部件的供電；
7. 樣板間必須滿足國家用電安全相關標準，必須帶有漏電保護裝置，以保證用電安全；
8. 同時支持通過用平板電腦、手機和網關來控制以上樣板間設備。
安裝配套實訓部件：
9. 電子門禁：安裝在每個工位的側面，學生通過刷卡和集中控制方式可控制門禁通行；
強制門狀態為常開或者常閉功能；
1) 電插鎖：
① 可用電控開啟、遠程開啟和手動開啟，關門自動上鎖；
② 適用于左門、右門、內開門與外開門等各種扇門；
③ 鎖舌伸出長度＞20mm，符合GA/T73-94 5.1.6B級標準；
④ 與門禁等系統配套使用；
⑤ 電壓:DC12V,開鎖電流＜300mA,靜態20mA，開鎖靈敏度1s；
⑥ 使用壽命長（50萬次以上）。
2) 門鈴：
① 電壓：DC12V；有線單實用。
3) 門禁電源：
① 36W大功率變壓器，220V輸入，12V輸出；
② 可滿足一個（刷卡機或指紋機），1把（電插鎖或單門磁力鎖）同時正常工作；
10. 換氣扇（ 1個）；可支持正反轉，AC 220V供電；
11. 旋轉式警示燈（1個）；DC 12V供電；
12. LED射燈 （2個）；DC 12V供電，純鋁底座，高透亞克力燈罩；
13. 梯子 （1個）；合金材質，2米左右；
14. 萬用表 （1只）；電子式，具有測量電壓、電流、電阻等功能。
15. 32英寸壁掛式LED液晶電視 （1臺）；AC 220V供電，帶USB、VGA、HDMI、RGB等接口；
16. 壁掛式暖風機 （1臺）；AC 220V供電，功率2000W；
17. 電動窗簾 （1套）；AC 220V供電，窗簾電機自帶多種模式；
18. DVD一臺；音視頻輸出，支持讀取各種光盤及視頻格式；
19. 無線攝像頭；頂裝式，不低于100萬像素，視頻幀速不低于24fps，無線類型支持802.11b/n/g WLAN；
20. 音響；桌面式，2.O音箱，接口：AUX；
21. 智能家居控制終端（A8）QX-WGA801：
CPU 處理器：Samsung S5PV210，基于CortexTM-A8
運行主頻1GHzDDR2
RAM：512MB；
32bit 數據總線，單通道；
運行頻率200MHz FLASH 閃存；
SLC NAND Flash: 512MB
操作系統支持：Superboot-210 Android 2.3+ Linux-2.6.35 Android 4.0(基于Linux-3.0.8 內核) Linux-3.0.8 + Qt2/4.8.5 WindowsCE 6.0。
21.工具包:智能家居工具包，包含多種智能家居常用工具，方便實訓操作。
22.智能網關
輸入電壓: 外部電源適配器DC5V、板載電池DC3V
傳輸芯片處理器: TI CC2530
通訊協議標準: IEEE 802.15.4、Zigbee 2007Pro
FLASH存儲: 256KB
工作電流: <40mA
工作頻率: 2.4GHz-2.4835GHz
傳輸速率: 250 kbps
傳輸距離: 室內50m，室外100m
通訊接口: 支持通過JTAG接口進行嵌入式程序的寫入、調試
支持串口通訊
支持外置SD卡
支持外置SD卡啟動與內置NANO啟動
天線接口: 板載天線
工作濕度: 5%RH～90%RH
工作溫度: -20℃～+70℃
CPU 處理器：Samsung S5PV210，基于CortexTM-A8；
運行主頻1GHzDDR2 ；
RAM：512MB；
32bit 數據總線，單通道；
運行頻率200MHz FLASH 閃存；
SLC NAND Flash: 512MB；
操作系統支持：Superboot-210 Android 2.3+ Linux-2.6.35 Android 4.0(基于Linux-3.0.8 內核) Linux-3.0.8 + Qt2/4.8.5 WindowsCE 6.0。
23.A8網關支架:A8支架，用于安裝智能網關，方便實訓操作。
二、應用套件

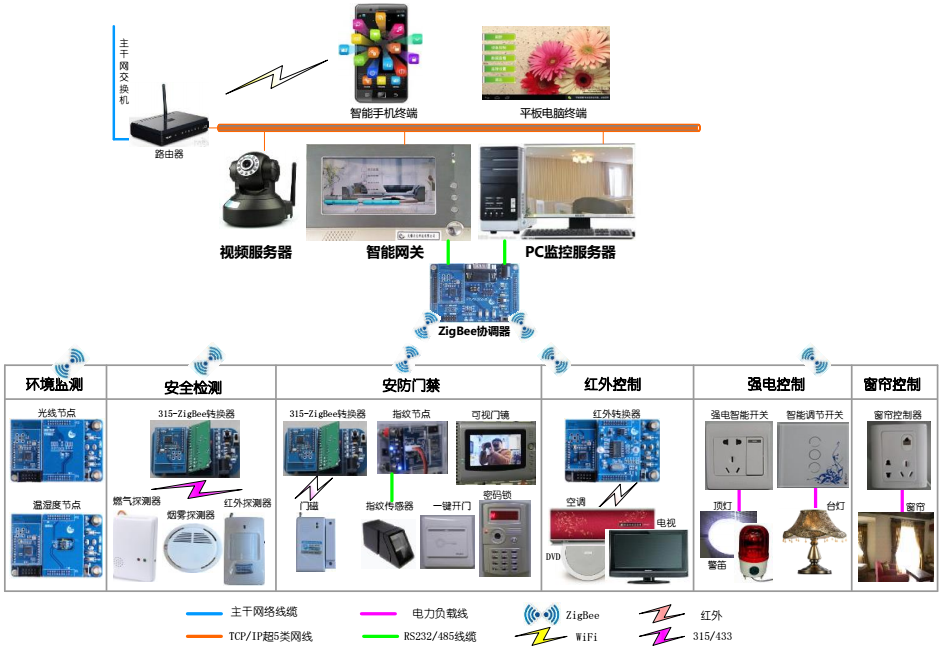

智能家居應用套件是基于ZigBee無線傳輸技術、傳感器網絡節點技術等多學科高新技術而設計的創新綜合開發教學實用套件。安裝更便捷，支持多種安裝方式。外觀新穎，貼近家居生活,探測范圍廣?？芍С諷DK二次開發，便于開展教學與創新性研究
1、溫濕度監測器：
可實時監測顯示環境溫濕度數據并上傳至網關
設備自帶液晶顯示，能實時顯示溫濕度數據，準確直觀
輸入電壓 外部電源適配器DC5V
板載電池DC3.7V(板載可充電)
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
測溫范圍：:-40℃～+123.8℃
測溫精度：±0.5℃
測濕范圍：0%RH～100%RH
測濕精度：±4.5%RH
2、照度監測器：
可實時監測顯示環境光照度數據并上傳至網關
設備自帶液晶顯示，能實時顯示照度數據，準確直觀
輸入電壓 外部電源適配器DC5V
板載電池DC3.7V(板載可充電)
CPU處理器 TI CC2530
支持通過C C Debug接口進行嵌入式程序的寫入、調試；
測量范圍 0～9999LUX
測量精度 ±20LUX
3、氣壓監測器：
可實時監測顯示大氣壓、氣象預報數據并上傳至網關
可同時顯示環境溫度數據并上傳至網關，具備雙探測功能
設備自帶液晶顯示，能實時顯示氣壓與環境溫度數據，準確直觀
輸入電壓 外部電源適配器DC5V
板載電池DC3.7V(板載可充電)
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
測量范圍 300～1100hpm
4、煙霧探測器：
可實時監測顯示環境煙霧數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
測量范圍 0～2000PPM
測量精度 ±50PPM
5、燃氣探測器：
可實時監測顯示環境燃氣數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
工作波長 6～14μm
靈敏度 3300W/V
輸出信號 >2.2V
6、二氧化碳監測器：
可實時監測CO2數據并上傳至網關
輸入電壓 外部電源適配器DC 5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
7、PM2.5監測器：
可實時監測PM2.5數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
8、人體紅外探測器：
可實時監測人體活動狀態并上傳至網關
具備指示燈顯示監測狀態
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
9、紅外轉發器：
可360度無死角放射紅外信號
具備紅外學習功能
支持至少48個頻道
輸入電壓 外部電源適配器DC5V
板載電池DC3.7V(板載可充電)
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
10、電壓型繼電器: 3個:
支持雙控模式，即可手動控制也可以通過ZigBee無線控制
支持電壓范圍0V-250V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
11、節點型繼電器：
支持雙控模式，即可手動控制也可以通過ZigBee無線控制
支持電壓范圍0V-250V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
12、RFID 門禁:
可進行高頻RFID標簽的讀寫實驗,考勤系統.
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
13、ZigBee協調器：
支持通過JTAG接口進行嵌入式程序的寫入、調試；
通訊接口：ZigBee協調器支持USB串口通訊，可選網絡接口；
射頻芯片：TI CC2530；
Flash容量：256KB；
工作頻率：2.4GHz-2.4835GHz；
傳輸速率：250 kbps；
通訊協議標準：IEEE 802.15.4，Zigbee 2007Pro；
傳輸距離：室內30m，室外100m；
天線接口：板載天線；
工作電壓：電池DC 3.7V；
外部電源適配器DC 5V ；
具備板載充電電路；
工作電流：<40mA；
供電方式：外部電源適配器、板載電池；
溫度：-20℃～+70℃；
工作濕度：5%RH～90%RH；
鍵盤接口：五向鍵；
顯示接口:128*64 LCD顯示屏。
三、嵌入式移動教學套件
本套件箱適用于學校對嵌入式移動教學課程的應用，集成了眾多種類的通訊方式（WIFI,GPRS,GPS、藍牙、ZigBee,串口,網口），使用了現在主流的android系統進行軟件的開發，提供了豐富的實驗demo，可以讓學生直觀地了解嵌入式系統的軟硬件結構和特點。本套件箱可單獨使用或者配合本公司現有的物聯網產品進行使用。
1． GPRS:
雙頻GSM 900/1800 MHz
輸出功率：2W（900MHz）/1W（1800MHz）
標準AT控制命令
串行端口多路復用
8個I/O口接口
支持TCP/ IP協議棧的訪問
工作電壓：DC 3.22 V- 4.5 V
靈敏度 ≤- 108 dBm （900 MHz）
≤- 107 dBm (1800 MHz)
DARP/ SAIC支持
尺寸：24.4mm *24.4mm *2.7mm
工作溫度：-40℃ — 85℃
雙音多頻 DTMF
半速率，全速率，增強型全速率和自適應多速率語音編解碼器
高級回聲消除和降噪
多種音效配置文件預編程可配置
國家無線電管理委員會SRRC認證
SMS和PDU短信的支持
高達9.6 kbps的異步非透明CSD
支持PBCCH
GERAN功能包1的支持（GSM補充業務）
網絡LED支持
IRA，GSM，8859-1和UCS2字符集
嵌入式TCP/ IP協議棧，包括TCP，IP，UDP，SMTP，ICMP和FTP協議
EASY SCAN®在GSM頻率自動掃描Python的*應用程序資源
Python的*腳本解釋器
2．ZigBee:
QFN40 封裝
低功耗
射頻芯片：TI CC2530 ；
工作頻率：2.4GHz-2.4835GHz；
傳輸速率：250 kbps；
通訊協議標準：IEEE 802.15.4；
傳輸距離：室內30m，室外100m；
天線接口：2.4G SMA天線；
工作電壓：電池DC 3.3V；
工作溫度：-20℃～+70℃；
工作濕度：5%RH～90%RH；
3． 藍牙
HC-05-D藍牙模塊
高靈敏度、低功耗
高性能無線收發系統
帶EDR的藍牙2.0，2Mbps-3Mbps 調制度
內置2.4GHz天線, 用戶無需調試天線
工作電壓： 3.3V
CSR BC04藍牙芯片技術
自適應跳頻技術
標準UART端口
4．WIFI
支持802.11b/g/n 無線標準
支持TCP/IP/UDP 網絡協議棧
支持UART/GPIO/以太網數據通訊接口
支持無線工作在STA/AP/AP+STA 模式
支持路由/橋接模式網絡構架
可選內置板載或者外置天線
支持透明/協議數據傳輸模式
提供AT+指令集配置
提供友好的Web 配置頁面
支持心跳信號，WIFI 連接指示
支持串口自由/自動成幀功能
3.3V 單電源供電
超小尺寸：25x40mm
產品通過FCC /CE 標準認證
靈活的軟件平臺，提供定制化服務
支持出廠參數定制化設置
5．GPS
采用VK1513 GPS模塊
大容量內存，可以儲存多條用戶信息
有外接天線接口
靈活的硬件設計為不同的應用需要
安全PCB表貼工藝
四、配套軟件
1、智能家居應用配置軟件
（1）開發平臺：windows操作系統，F(xiàn)ramework 4.0框架環境
（2）開發工具：C#
（3）協議：Zigbee 2530通訊協議
（4）利用ZigBee2530協調器或ZigeBee2530設備配置頂板網絡和功能參數。
2、智能家居網關應用控制平臺軟件
（1）開發平臺：嵌入式Linux操作系統
（2）開發工具：Qt Creator
（3）協議：Zigbee 2530通訊協議、Scoket網絡通訊Json協議
（4）協議接口：標準動態鏈接庫
（5）提供SDK，方便用戶二次開發
（6）將cpu（ARM）通過RS-485與協調器連接，采用25協議進行通訊，用于接收采集數據和發送控制命令。
（7）通過網絡用socket與服務器連接，與服務進行通訊。
功能：采集節點數據、發送控制命令、配置網關信息、將環境數據上傳給服務器、接收服務發來的控制命令
3、云端服務器軟件
（1）開發平臺：windows
（2）開發工具：Eclipse
（3）開發語言：java
（4）運行平臺：Linux、Mac OS X、Solaris、windows
（5）采用Socket標準協議
（6）MySql數據庫
（7）SHA+DES+AES多重加密
（8）智能網關與手持移動端的數據交互
（9）智能網關與Web端的數據交互
（10）手持移動端的界面數據獲取
（11）傳感器數據的記錄
4、智能家居移動端軟件
（1）開發平臺：安卓系統移動端
（2）開發工具:Eclipse
（3）協議：Socket標準協議
（4）數據格式：Json
（5）通過Socket與服務器通信，獲取環境信息，發送控制命令。
功能:顯示房間環境狀態，包括溫濕度、光照度、煙霧、燃氣、PM2.5、Co2等；可以對房間的家電包括燈、窗簾、空調、電視等進行控制；情景模式可以實現安防報警等。
五、耗材輔材
1、手動門鈴按鈕*2個
2、自攻螺絲（新）*100顆
3、塑料卡扣*160個
4、尼龍扎帶4號20CM*60根
5、2芯電源線*60米
6、纏繞管*30米
7、雙開雙控*2個
8、86明盒*20個
9、網絡水晶頭*20個
10、網線*20米
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 教學設備 實驗設備 實驗平臺 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 技能實訓 數控系統 電氣控制 實訓鑒定 實驗系統 數控軟件 數控實訓 電氣技術 實訓目錄 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓
1. 整套設備采用鋼結構及鋁合金型材承重支架，組成半封閉實訓環境，模擬真實家居環境；尺寸為：2520×2450×1280mm。
2. 鈑金采用1.5mm加厚型鋼板，數控沖銑網孔、便于學生組裝設備及布線實習；
3. 實訓工位整體色調一致、整個系統采用烤漆工藝，確保產品不易生銹、易維護和保養；
4. 模塊化設計，標準連接件，積木式架構，可隨意組裝成各種結構，便于維護、拆卸和運輸；
5. 樣板間頂部鋼板采用滑塊式前置型固定法。側板采用擋片式后置式固定法；側面靠下裝有活動桌面，必須采用前置式固定法，牢固可靠，保證安全；
6. 樣板間上固定線槽，線槽內布置實訓專用的電源線；支持每一個實訓所用部件的供電；
7. 樣板間必須滿足國家用電安全相關標準，必須帶有漏電保護裝置，以保證用電安全；
8. 同時支持通過用平板電腦、手機和網關來控制以上樣板間設備。
安裝配套實訓部件：
9. 電子門禁：安裝在每個工位的側面，學生通過刷卡和集中控制方式可控制門禁通行；
強制門狀態為常開或者常閉功能；
1) 電插鎖：
① 可用電控開啟、遠程開啟和手動開啟，關門自動上鎖；
② 適用于左門、右門、內開門與外開門等各種扇門；
③ 鎖舌伸出長度＞20mm，符合GA/T73-94 5.1.6B級標準；
④ 與門禁等系統配套使用；
⑤ 電壓:DC12V,開鎖電流＜300mA,靜態20mA，開鎖靈敏度1s；
⑥ 使用壽命長（50萬次以上）。
2) 門鈴：
① 電壓：DC12V；有線單實用。
3) 門禁電源：
① 36W大功率變壓器，220V輸入，12V輸出；
② 可滿足一個（刷卡機或指紋機），1把（電插鎖或單門磁力鎖）同時正常工作；
10. 換氣扇（ 1個）；可支持正反轉，AC 220V供電；
11. 旋轉式警示燈（1個）；DC 12V供電；
12. LED射燈 （2個）；DC 12V供電，純鋁底座，高透亞克力燈罩；
13. 梯子 （1個）；合金材質，2米左右；
14. 萬用表 （1只）；電子式，具有測量電壓、電流、電阻等功能。
15. 32英寸壁掛式LED液晶電視 （1臺）；AC 220V供電，帶USB、VGA、HDMI、RGB等接口；
16. 壁掛式暖風機 （1臺）；AC 220V供電，功率2000W；
17. 電動窗簾 （1套）；AC 220V供電，窗簾電機自帶多種模式；
18. DVD一臺；音視頻輸出，支持讀取各種光盤及視頻格式；
19. 無線攝像頭；頂裝式，不低于100萬像素，視頻幀速不低于24fps，無線類型支持802.11b/n/g WLAN；
20. 音響；桌面式，2.O音箱，接口：AUX；
21. 智能家居控制終端（A8）QX-WGA801：
CPU 處理器：Samsung S5PV210，基于CortexTM-A8
運行主頻1GHzDDR2
RAM：512MB；
32bit 數據總線，單通道；
運行頻率200MHz FLASH 閃存；
SLC NAND Flash: 512MB
操作系統支持：Superboot-210 Android 2.3+ Linux-2.6.35 Android 4.0(基于Linux-3.0.8 內核) Linux-3.0.8 + Qt2/4.8.5 WindowsCE 6.0。
21.工具包:智能家居工具包，包含多種智能家居常用工具，方便實訓操作。
22.智能網關
輸入電壓: 外部電源適配器DC5V、板載電池DC3V
傳輸芯片處理器: TI CC2530
通訊協議標準: IEEE 802.15.4、Zigbee 2007Pro
FLASH存儲: 256KB
工作電流: <40mA
工作頻率: 2.4GHz-2.4835GHz
傳輸速率: 250 kbps
傳輸距離: 室內50m，室外100m
通訊接口: 支持通過JTAG接口進行嵌入式程序的寫入、調試
支持串口通訊
支持外置SD卡
支持外置SD卡啟動與內置NANO啟動
天線接口: 板載天線
工作濕度: 5%RH～90%RH
工作溫度: -20℃～+70℃
CPU 處理器：Samsung S5PV210，基于CortexTM-A8；
運行主頻1GHzDDR2 ；
RAM：512MB；
32bit 數據總線，單通道；
運行頻率200MHz FLASH 閃存；
SLC NAND Flash: 512MB；
操作系統支持：Superboot-210 Android 2.3+ Linux-2.6.35 Android 4.0(基于Linux-3.0.8 內核) Linux-3.0.8 + Qt2/4.8.5 WindowsCE 6.0。
23.A8網關支架:A8支架，用于安裝智能網關，方便實訓操作。
二、應用套件
智能家居應用套件是基于ZigBee無線傳輸技術、傳感器網絡節點技術等多學科高新技術而設計的創新綜合開發教學實用套件。安裝更便捷，支持多種安裝方式。外觀新穎，貼近家居生活,探測范圍廣?？芍С諷DK二次開發，便于開展教學與創新性研究
1、溫濕度監測器：
可實時監測顯示環境溫濕度數據并上傳至網關
設備自帶液晶顯示，能實時顯示溫濕度數據，準確直觀
輸入電壓 外部電源適配器DC5V
板載電池DC3.7V(板載可充電)
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
測溫范圍：:-40℃～+123.8℃
測溫精度：±0.5℃
測濕范圍：0%RH～100%RH
測濕精度：±4.5%RH
2、照度監測器：
可實時監測顯示環境光照度數據并上傳至網關
設備自帶液晶顯示，能實時顯示照度數據，準確直觀
輸入電壓 外部電源適配器DC5V
板載電池DC3.7V(板載可充電)
CPU處理器 TI CC2530
支持通過C C Debug接口進行嵌入式程序的寫入、調試；
測量范圍 0～9999LUX
測量精度 ±20LUX
3、氣壓監測器：
可實時監測顯示大氣壓、氣象預報數據并上傳至網關
可同時顯示環境溫度數據并上傳至網關，具備雙探測功能
設備自帶液晶顯示，能實時顯示氣壓與環境溫度數據，準確直觀
輸入電壓 外部電源適配器DC5V
板載電池DC3.7V(板載可充電)
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
測量范圍 300～1100hpm
4、煙霧探測器：
可實時監測顯示環境煙霧數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
測量范圍 0～2000PPM
測量精度 ±50PPM
5、燃氣探測器：
可實時監測顯示環境燃氣數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過CCDebug接口進行嵌入式程序的寫入、調試；
工作波長 6～14μm
靈敏度 3300W/V
輸出信號 >2.2V
6、二氧化碳監測器：
可實時監測CO2數據并上傳至網關
輸入電壓 外部電源適配器DC 5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
7、PM2.5監測器：
可實時監測PM2.5數據并上傳至網關
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
8、人體紅外探測器：
可實時監測人體活動狀態并上傳至網關
具備指示燈顯示監測狀態
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
9、紅外轉發器：
可360度無死角放射紅外信號
具備紅外學習功能
支持至少48個頻道
輸入電壓 外部電源適配器DC5V
板載電池DC3.7V(板載可充電)
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
10、電壓型繼電器: 3個:
支持雙控模式，即可手動控制也可以通過ZigBee無線控制
支持電壓范圍0V-250V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
11、節點型繼電器：
支持雙控模式，即可手動控制也可以通過ZigBee無線控制
支持電壓范圍0V-250V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
12、RFID 門禁:
可進行高頻RFID標簽的讀寫實驗,考勤系統.
輸入電壓 外部電源適配器DC5V
CPU處理器 TI CC2530
通訊接口 支持通過C C Debug接口進行嵌入式程序的寫入、調試；
13、ZigBee協調器：
支持通過JTAG接口進行嵌入式程序的寫入、調試；
通訊接口：ZigBee協調器支持USB串口通訊，可選網絡接口；
射頻芯片：TI CC2530；
Flash容量：256KB；
工作頻率：2.4GHz-2.4835GHz；
傳輸速率：250 kbps；
通訊協議標準：IEEE 802.15.4，Zigbee 2007Pro；
傳輸距離：室內30m，室外100m；
天線接口：板載天線；
工作電壓：電池DC 3.7V；
外部電源適配器DC 5V ；
具備板載充電電路；
工作電流：<40mA；
供電方式：外部電源適配器、板載電池；
溫度：-20℃～+70℃；
工作濕度：5%RH～90%RH；
鍵盤接口：五向鍵；
顯示接口:128*64 LCD顯示屏。
三、嵌入式移動教學套件
本套件箱適用于學校對嵌入式移動教學課程的應用，集成了眾多種類的通訊方式（WIFI,GPRS,GPS、藍牙、ZigBee,串口,網口），使用了現在主流的android系統進行軟件的開發，提供了豐富的實驗demo，可以讓學生直觀地了解嵌入式系統的軟硬件結構和特點。本套件箱可單獨使用或者配合本公司現有的物聯網產品進行使用。
1． GPRS:
雙頻GSM 900/1800 MHz
輸出功率：2W（900MHz）/1W（1800MHz）
標準AT控制命令
串行端口多路復用
8個I/O口接口
支持TCP/ IP協議棧的訪問
工作電壓：DC 3.22 V- 4.5 V
靈敏度 ≤- 108 dBm （900 MHz）
≤- 107 dBm (1800 MHz)
DARP/ SAIC支持
尺寸：24.4mm *24.4mm *2.7mm
工作溫度：-40℃ — 85℃
雙音多頻 DTMF
半速率，全速率，增強型全速率和自適應多速率語音編解碼器
高級回聲消除和降噪
多種音效配置文件預編程可配置
國家無線電管理委員會SRRC認證
SMS和PDU短信的支持
高達9.6 kbps的異步非透明CSD
支持PBCCH
GERAN功能包1的支持（GSM補充業務）
網絡LED支持
IRA，GSM，8859-1和UCS2字符集
嵌入式TCP/ IP協議棧，包括TCP，IP，UDP，SMTP，ICMP和FTP協議
EASY SCAN®在GSM頻率自動掃描Python的*應用程序資源
Python的*腳本解釋器
2．ZigBee:
QFN40 封裝
低功耗
射頻芯片：TI CC2530 ；
工作頻率：2.4GHz-2.4835GHz；
傳輸速率：250 kbps；
通訊協議標準：IEEE 802.15.4；
傳輸距離：室內30m，室外100m；
天線接口：2.4G SMA天線；
工作電壓：電池DC 3.3V；
工作溫度：-20℃～+70℃；
工作濕度：5%RH～90%RH；
3． 藍牙
HC-05-D藍牙模塊
高靈敏度、低功耗
高性能無線收發系統
帶EDR的藍牙2.0，2Mbps-3Mbps 調制度
內置2.4GHz天線, 用戶無需調試天線
工作電壓： 3.3V
CSR BC04藍牙芯片技術
自適應跳頻技術
標準UART端口
4．WIFI
支持802.11b/g/n 無線標準
支持TCP/IP/UDP 網絡協議棧
支持UART/GPIO/以太網數據通訊接口
支持無線工作在STA/AP/AP+STA 模式
支持路由/橋接模式網絡構架
可選內置板載或者外置天線
支持透明/協議數據傳輸模式
提供AT+指令集配置
提供友好的Web 配置頁面
支持心跳信號，WIFI 連接指示
支持串口自由/自動成幀功能
3.3V 單電源供電
超小尺寸：25x40mm
產品通過FCC /CE 標準認證
靈活的軟件平臺，提供定制化服務
支持出廠參數定制化設置
5．GPS
采用VK1513 GPS模塊
大容量內存，可以儲存多條用戶信息
有外接天線接口
靈活的硬件設計為不同的應用需要
安全PCB表貼工藝
四、配套軟件
1、智能家居應用配置軟件
（1）開發平臺：windows操作系統，F(xiàn)ramework 4.0框架環境
（2）開發工具：C#
（3）協議：Zigbee 2530通訊協議
（4）利用ZigBee2530協調器或ZigeBee2530設備配置頂板網絡和功能參數。
2、智能家居網關應用控制平臺軟件
（1）開發平臺：嵌入式Linux操作系統
（2）開發工具：Qt Creator
（3）協議：Zigbee 2530通訊協議、Scoket網絡通訊Json協議
（4）協議接口：標準動態鏈接庫
（5）提供SDK，方便用戶二次開發
（6）將cpu（ARM）通過RS-485與協調器連接，采用25協議進行通訊，用于接收采集數據和發送控制命令。
（7）通過網絡用socket與服務器連接，與服務進行通訊。
功能：采集節點數據、發送控制命令、配置網關信息、將環境數據上傳給服務器、接收服務發來的控制命令
3、云端服務器軟件
（1）開發平臺：windows
（2）開發工具：Eclipse
（3）開發語言：java
（4）運行平臺：Linux、Mac OS X、Solaris、windows
（5）采用Socket標準協議
（6）MySql數據庫
（7）SHA+DES+AES多重加密
（8）智能網關與手持移動端的數據交互
（9）智能網關與Web端的數據交互
（10）手持移動端的界面數據獲取
（11）傳感器數據的記錄
4、智能家居移動端軟件
（1）開發平臺：安卓系統移動端
（2）開發工具:Eclipse
（3）協議：Socket標準協議
（4）數據格式：Json
（5）通過Socket與服務器通信，獲取環境信息，發送控制命令。
功能:顯示房間環境狀態，包括溫濕度、光照度、煙霧、燃氣、PM2.5、Co2等；可以對房間的家電包括燈、窗簾、空調、電視等進行控制；情景模式可以實現安防報警等。
五、耗材輔材
1、手動門鈴按鈕*2個
2、自攻螺絲（新）*100顆
3、塑料卡扣*160個
4、尼龍扎帶4號20CM*60根
5、2芯電源線*60米
6、纏繞管*30米
7、雙開雙控*2個
8、86明盒*20個
9、網絡水晶頭*20個
10、網線*20米
