單片機51/96?微機8088三合一實驗開發系統
針對各高等院校須同時開設“單片機原理及其應用”和“微機接口”教學的需求和建議，本企業研發了“單片機51/96·微機8088三合一實驗開發系統”。它集MCS-51/ MCS-96單片機、INTEL8088微機接口三種技術于一體，提供了優化的軟件和硬件集成資源，適合“單片機原理及接口技術”、“單片機數據通信技術”、“微機原理及其接口技術”教學實驗大綱的要求，配有豐富的外圍接口電路，提供完善的實驗例程，具強大的仿真功能及其通用性和可擴展性，是各高等院校開展單片機和微機教學、課程設計、電子設計競賽及科研開發的理想設備。
一、系統特點
MCS-51、MCS-96單片機、INTEL8088微機三種MCU共用一個仿真系統，均可與PC機通過串行通信連接，實現獨立運行，其中實驗主板包含MC-S51單片機和INTEL8088仿真實驗系統，并可插接MCS-96CPU板來完成MCS-96芯片16位單片機實驗。采用專業仿真機內核，配套友好的菜單窗口化調試軟件，在該調試環境下，具有編輯、匯編、反匯編、連接、單步跟蹤、設置斷點、全速運行等選項。
實驗系統提供了豐富的硬件接口電路和功能模塊，并提供各種接口電路的應用范例和測試程序以及詳細的應用說明，幫助用戶快速地掌握這些接口的應用方法。
二、技術性能
輸入電源：單相三線220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
絕緣電阻：＞3MΩ
容 量：＜350VA
外形尺寸：490mm×380mm×140mm
三、系統組成

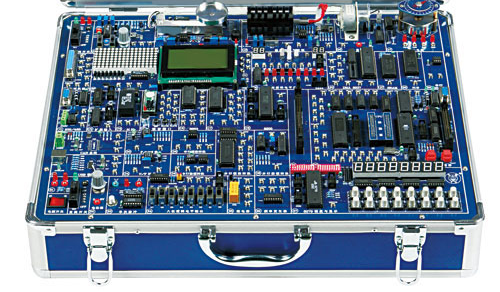

實驗系統為鋁合金箱式結構，系統由實驗箱主板和80C196CPU核心板組成。具體配置如下表：
1. I/O口輸入、輸出實驗
2. 擴展輸入、輸出實驗
3. 擴展存儲器讀寫實驗
4. FlashMemory讀寫實驗
5. 定時/計數器實驗
6. 8253定時/計數器實驗
7. 外部中斷實驗
8. 串轉并與并轉串實驗
9. 串行靜態數碼顯示實驗
10. 8255輸入、輸出實驗
11. 8255控制鍵盤與顯示實驗
12. 8279控制鍵盤與顯示實驗
13. 音頻驅動實驗
14. LED點陣顯示實驗
15. LCD顯示實驗
16. 電子鐘實驗
17. 電子琴實驗
18. 交通燈控制實驗
19. 單片機串行口與PC機通信實驗
20. 8251可編程串行口與PC機通信實驗
21. 并行A/D轉換實驗
22. 并行D/A轉換實驗
23. 串行A/D轉換實驗
24. 串行D/A轉換實驗
25. 并行打印機實驗（選做）
26. I2C串行EEPROM讀寫實驗
27. IC卡讀寫實驗
28. V/F轉換與F/V轉換實驗
29. 語音芯片控制實驗
30. 日歷時鐘芯片控制實驗
31. 直流電機測速與控制實驗（實物）
32. 步進電機控制實驗（實物）
33. 壓力測量顯示實驗（實物）
34. 溫度傳感器與溫度控制實驗（實物）
35. 紅外數據發送與接收實驗
36. 485通信實驗
37. CAN 總線通信實驗
38. USB 總線通信實驗
(二)INTEL-8088微機接口實驗
1. I/O口輸入、輸出實驗
2. 擴展存儲器讀寫實驗
3. FlashMemory讀寫實驗
4. 8255輸入、輸出實驗
5. 8253定時/計數器實驗
6. 音頻驅動實驗
7. 串轉并與并轉串實驗
8. 串行靜態數碼顯示實驗
9. 8255控制鍵盤與顯示實驗
10. 8279控制鍵盤與顯示實驗
11. 8259A硬件中斷實驗
12. 8251可編程串行口與PC機通信實驗
13. 8237A DMA控制實驗
14. LED點陣顯示實驗
15. 交通燈控制實驗
16. 并行打印機實驗（選做）
17. 并行A/D轉換實驗
18. 并行D/A轉換實驗
19. 串行A/D轉換實驗
20. 串行D/A轉換實驗
21. 語音芯片控制實驗
22. PWM控制直流電機實驗（實物）
23. 步進電機控制實驗（實物）
24. 壓力測量顯示實驗（實物）
25. 溫度傳感器與控制實驗（實物）
(三)MCS-96單片機實驗
1.I/O口輸入、輸出實驗
2.擴展輸入、輸出實驗
3.擴展存儲器讀寫實驗
4.定時器實驗
5.8253定時/計數器實驗
6.外部中斷實驗
7.音頻驅動實驗
8.串行靜態數碼顯示實驗
9.HSI 測脈沖周期、脈寬實驗
10.HSO 輸出脈沖實驗
11.片內脈沖寬度調制器輸出PWM實驗
12.8255輸入、輸出實驗
13.8255控制鍵盤與顯示實驗
14.8279控制鍵盤與顯示實驗
15.LED點陣顯示實驗
16.LCD顯示實驗
17.電子鐘實驗
18.交通燈控制實驗
19.單片機串行口與PC機通信實驗
20.并行A/D轉換實驗
21.并行D/A轉換實驗
22.串行A/D轉換實驗
23.串行D/A轉換實驗
24.單片機內部A/D轉換實驗
25.語音芯片控制實驗
26.并行打印機實驗（選做）
27.PWM控制直流電機實驗（實物）
28.步進電機控制實驗（實物）
29.溫度傳感器與控制實驗（實物）
30.壓力測量顯示實驗（實物）
關鍵詞： 數控車床 實訓設備 實訓裝置 教學儀器 實驗設備 教學設備 實訓臺 考核裝置 實訓系統 實驗裝置 數控技術 實訓考核 技能實訓 數控系統 電氣控制 實訓鑒定 數控軟件 實驗系統 數控實訓 電氣技術 數控銑床 高教設備 職教設備 實訓車床 PLC控制 PLC技術 PLC實驗 變頻調速 PLC實訓 單片機
MCS-51、MCS-96單片機、INTEL8088微機三種MCU共用一個仿真系統，均可與PC機通過串行通信連接，實現獨立運行，其中實驗主板包含MC-S51單片機和INTEL8088仿真實驗系統，并可插接MCS-96CPU板來完成MCS-96芯片16位單片機實驗。采用專業仿真機內核，配套友好的菜單窗口化調試軟件，在該調試環境下，具有編輯、匯編、反匯編、連接、單步跟蹤、設置斷點、全速運行等選項。
實驗系統提供了豐富的硬件接口電路和功能模塊，并提供各種接口電路的應用范例和測試程序以及詳細的應用說明，幫助用戶快速地掌握這些接口的應用方法。
二、技術性能
輸入電源：單相三線220V±10% 50Hz
工作環境：溫度-10℃～+40℃ 相對濕度＜85%(25℃) 海拔＜4000m
絕緣電阻：＞3MΩ
容 量：＜350VA
外形尺寸：490mm×380mm×140mm
三、系統組成
實驗系統為鋁合金箱式結構，系統由實驗箱主板和80C196CPU核心板組成。具體配置如下表：
| 直流穩壓電源 | +5V（5A）、-5V（1A）、+12V（1A）、-12V（1A）各一組 | ||
| 輸入接口 | 單脈沖發生 | 常用接口芯片 | 擴展輸入74LS244接口 |
| 頻率發生器 | 擴展輸出74LS273接口 | ||
| 多圈電位器分壓（0-5V） | 8279與陣列式鍵盤 | ||
| 八位邏輯電平輸出（開關） | 8255并行擴展接口 | ||
| 輸出接口 | 八位邏輯電平顯示（LED） | 8251串行擴展接口 | |
| 雙色發光二極管顯示（4只） | 8253計數器擴展接口 | ||
| 4 位數碼管（串行）靜態顯示 | 8259中斷擴展接口 | ||
| 8 位數碼管支動態顯示 | 8237DMA | ||
| 8×16雙色LED點陣顯示 | 日歷時鐘（掉電不丟失） | ||
| 128×64點陣圖文液晶顯示 | 語音芯片（含麥克風，有錄放功能） | ||
| 繼電器驅動 | 存儲器接口芯片 | 串行EEPROM（24C0x）接口 | |
| 揚聲器驅動 | SRAM62256 | ||
| 數據轉換 | 并行A/D轉換（ADC0809）接口 | Flash Memory29C10 | |
| 并行D/A轉換（DAC0832）接口 | IC卡接口 | ||
| 串行A/D轉換（TLC549）接口 | 常用外設 | 打印機接口（打印機選配） | |
| 串行D/A轉換（LTC1446）接口 | 直流電機及驅動（實物、閉環控制） | ||
| V/F轉換 | 步進電機及驅動（實物） | ||
| F/V轉換 | 紅外信號收發 | ||
| 通信接口芯片 | RS-232通信接口 | 溫度傳感器及溫度控制（實物） | |
| RS-485通信接口 | 壓力（稱重）傳感器（提供法碼）（實物） | ||
| CAN 總線接口 | 模擬信號源 | 函數信號發生器（產生方波、三角波、正弦波） | |
| USB2.0接口 | |||
四、實驗項目
(一)MCS-51單片機實驗1. I/O口輸入、輸出實驗
2. 擴展輸入、輸出實驗
3. 擴展存儲器讀寫實驗
4. FlashMemory讀寫實驗
5. 定時/計數器實驗
6. 8253定時/計數器實驗
7. 外部中斷實驗
8. 串轉并與并轉串實驗
9. 串行靜態數碼顯示實驗
10. 8255輸入、輸出實驗
11. 8255控制鍵盤與顯示實驗
12. 8279控制鍵盤與顯示實驗
13. 音頻驅動實驗
14. LED點陣顯示實驗
15. LCD顯示實驗
16. 電子鐘實驗
17. 電子琴實驗
18. 交通燈控制實驗
19. 單片機串行口與PC機通信實驗
20. 8251可編程串行口與PC機通信實驗
21. 并行A/D轉換實驗
22. 并行D/A轉換實驗
23. 串行A/D轉換實驗
24. 串行D/A轉換實驗
25. 并行打印機實驗（選做）
26. I2C串行EEPROM讀寫實驗
27. IC卡讀寫實驗
28. V/F轉換與F/V轉換實驗
29. 語音芯片控制實驗
30. 日歷時鐘芯片控制實驗
31. 直流電機測速與控制實驗（實物）
32. 步進電機控制實驗（實物）
33. 壓力測量顯示實驗（實物）
34. 溫度傳感器與溫度控制實驗（實物）
35. 紅外數據發送與接收實驗
36. 485通信實驗
37. CAN 總線通信實驗
38. USB 總線通信實驗
(二)INTEL-8088微機接口實驗
1. I/O口輸入、輸出實驗
2. 擴展存儲器讀寫實驗
3. FlashMemory讀寫實驗
4. 8255輸入、輸出實驗
5. 8253定時/計數器實驗
6. 音頻驅動實驗
7. 串轉并與并轉串實驗
8. 串行靜態數碼顯示實驗
9. 8255控制鍵盤與顯示實驗
10. 8279控制鍵盤與顯示實驗
11. 8259A硬件中斷實驗
12. 8251可編程串行口與PC機通信實驗
13. 8237A DMA控制實驗
14. LED點陣顯示實驗
15. 交通燈控制實驗
16. 并行打印機實驗（選做）
17. 并行A/D轉換實驗
18. 并行D/A轉換實驗
19. 串行A/D轉換實驗
20. 串行D/A轉換實驗
21. 語音芯片控制實驗
22. PWM控制直流電機實驗（實物）
23. 步進電機控制實驗（實物）
24. 壓力測量顯示實驗（實物）
25. 溫度傳感器與控制實驗（實物）
(三)MCS-96單片機實驗
1.I/O口輸入、輸出實驗
2.擴展輸入、輸出實驗
3.擴展存儲器讀寫實驗
4.定時器實驗
5.8253定時/計數器實驗
6.外部中斷實驗
7.音頻驅動實驗
8.串行靜態數碼顯示實驗
9.HSI 測脈沖周期、脈寬實驗
10.HSO 輸出脈沖實驗
11.片內脈沖寬度調制器輸出PWM實驗
12.8255輸入、輸出實驗
13.8255控制鍵盤與顯示實驗
14.8279控制鍵盤與顯示實驗
15.LED點陣顯示實驗
16.LCD顯示實驗
17.電子鐘實驗
18.交通燈控制實驗
19.單片機串行口與PC機通信實驗
20.并行A/D轉換實驗
21.并行D/A轉換實驗
22.串行A/D轉換實驗
23.串行D/A轉換實驗
24.單片機內部A/D轉換實驗
25.語音芯片控制實驗
26.并行打印機實驗（選做）
27.PWM控制直流電機實驗（實物）
28.步進電機控制實驗（實物）
29.溫度傳感器與控制實驗（實物）
30.壓力測量顯示實驗（實物）
