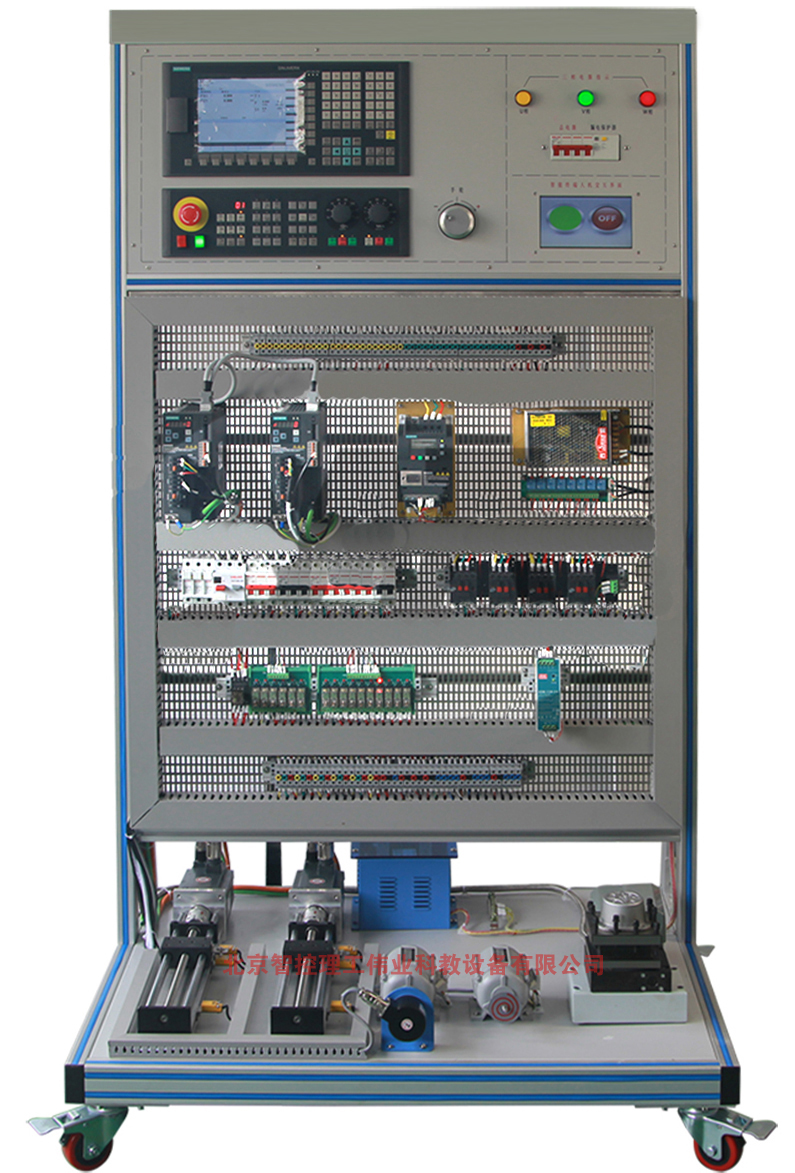

LG-JSKC01型 數控機床電氣維修競賽平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、技術參數
1、電源：三相四線AC380V±10% 50Hz
2、裝置容量：＜1kVA
3、外形尺寸：電氣控制平臺：1200mm×730mm×1700mm（鋼質，厚度1.5mm）
4、漏電保護：漏電動作電流≤30mA
5、安全保護措施：7寸彩色觸摸界面，為設備和人身提供五大安全保護，實時采集設備用電數據（包含電壓、電流、功率、功率因數等），后臺監控和記錄設備發生的故障并且人工語音提供具有電源控制、電參數監控、故障診斷、報警次數統計、語音報警等功能
二、裝置配置及功能
1、電氣控制平臺
（1）電氣控制平臺采用鋁合金型材、網孔板開放式設計，立式結構，符合真實的數控電氣安裝環境，主要由數控系統、進給驅動、主軸單元、PMC單元、刀架控制電路、冷卻控制電路、接口單元、保護電路、電源電路等組成。該單元包含完整的數控車床電氣控制部分，以及接口轉換單元。
（2）數控系統采用西門子公司的“SINUMERIK 808D”系統，集成S7-200PLC，帶7.5″彩色LCD液晶屏和前置USB接口，配置機械式按鍵的機床控制面板。可進行數控系統的安裝、連接、參數設置與功能調試等實訓。
（3）X、Z軸采用西門子交流伺服驅動器和電機，運動方向上設有正負限位、參考點等開關；主軸由三相異步電機驅動，變頻調速控制。
（4）網孔板上裝有變頻器、伺服驅動器、交流接觸器、繼電器、保險絲座、斷路器、開關電源、接線端子排和走線槽等；底部還設有變壓器和接地端子等。
2、智能考核系統
（1）控制模塊(手持移動控制終端)和驅動模塊(智能故障設置驅動盒)分離，避免復雜連線干擾控制器，系統更加可靠。
（2）驅動模塊內置智能故障設置控制系統，配有專用新型無線數據傳輸模塊通訊接口，可無線組網通訊。
（3）手持移動控制終端采用高清晰彩色液晶觸控屏，中文菜單式觸控操作界面，人機對話友好。手持移動控制終端可控制任意一臺帶驅動模塊的實訓設備。
（4）手持移動控制終端不聯網時可作單機操作，當帶驅動模塊的實訓設備無線組網時，手持移動控制終端可無線進網作為聯網終端，作學生機登錄實訓與考核的操作終端。
（5）可通過PC機或平板電腦 控制終端進行實訓考核，也可通過手持移動控制終端進行實訓考核，教師與學員界面分開，教師通過密碼進入教師界面出題，學員在普通界面答題。也可通過主控計算機控制每一臺實訓設備的故障設置、故障排除、參數設定、遠程起動、信息反饋、考核評分等功能。
（6）可自由設定任意一處有關的各種常見故障，可根據用戶使用要求調整故障設置點的數量和故障設置類型。采用一題一故的方式，即學員在排故時只有一個故障，在排故完成后可進入下一題繼續考核。投標時提供故障點說明和智能考核軟件界面截圖。
3、設備配置
（1）電氣控制平臺 1200mm×730mm×1700mm 1臺
（2）數控系統 SINUMERIK 808D 1套
（3）伺服驅動 SINAMICS V70 2套
（4）伺服電機 SIMOTICS S-1FL6 2臺
（5）變頻器 V20變頻器，三相380V交流供電 1臺
（6）主軸電機 額定功率:60W，額定電壓:380V，額定轉速:1400rpm 1只
（7）冷卻電機 額定功率:60W，額定電壓:380V，額定轉速:1400rpm 1臺
（8）電動刀架 LD4四工位電動刀架 1臺
（9）電子手輪 手搖脈沖發生器，100PPR/5V 1只
（10）光電編碼器 增量式，1024PPR/5V 1只
（11）運動機構 X、Z軸有效行程300mm，包含有滾珠絲桿、限位開關、底座、聯軸器等 1套
（12） 智能考核系統 1套
（13）電器元件 漏電保護器、變壓器、開關電源、斷路器、交流接觸器、繼電器、傳感器、連接線等 1套
（14）技術資料 使用說明書、使用手冊 1套
4、配套工具
（1）萬用表 1只
（2）剝線鉗 1把
（3）壓線鉗 1把
（4）斜口鉗 1把
（5）尖嘴鉗 1把
（6）剪刀 民用型 1把
（7）十字螺絲刀 3×50、5×75 各1把
（8）一字螺絲刀 3×50、5×75 各1把
（9）工具箱 1個
