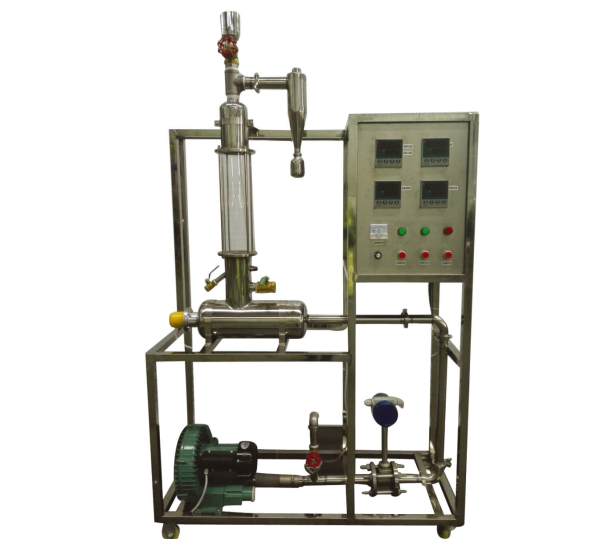

LGH-LHC02型 流化床干燥實驗裝置
品牌：理工偉業 咨詢電話：010-82827827 82827835
（LGH-LHC02A型 數字型流化床干燥實驗裝置）
一、裝置特點1.LGH-LHC02型 流化床干燥實驗裝置美觀大方，結構設計合理，具備強烈的工程化氣息，能夠充分體現現代化實驗室的概念。
2.整套設備除去特殊材料外均采都用工業用304不銹鋼制造，所有裝備均進行精細拋光處理，體現了整個裝置的工藝完美性。
3.流化床干燥實驗裝置布局合理，干燥箱、管道采用不銹鋼制作，干燥室入口裝有氣流均布板。
4.用床層壓差來指示濕物料的失水量，避免了在干燥過程中需不斷取樣分析所帶來的麻煩。
5.干燥塔為不銹鋼和優質耐高溫玻璃裝配合成，可直接觀察實驗現象，空氣的流量由調節閥和旁路放空閥聯合調節。
6.固體物料采用間歇操作方式，由干燥器頂部加入，試驗完畢在流化狀態下由下部卸料口流出。
7.流化床干燥實驗裝置設計可360度觀察，實現全方位教學與實驗。
1.了解流化床干燥裝置的結構、流程及操作方法。
2.學習測定物料在恒定干燥條件下干燥特性的實驗方法，研究干燥條件對干燥過程特性的影響。
3.掌握根據實驗干燥曲線求取干燥速率曲線以及恒速階段干燥速率、臨界含水量、平衡含水量的實驗分析方法。
三、設計參數
1.操作壓力：常壓操作、操作溫度：50～80℃。
2.空氣流量： 0～70m3/h。
3.濕物料量：500～1000g。
四、公用設施
1.電：電壓AC220V，功率3.0KW，標準單相三線制。每個實驗室需配置1～2個接地點（安全地及信號地）。
2.氣：空氣來自風機，經加熱器加熱進入流化干燥器（自帶氣源）。
3.實驗物料：綠豆（或耐水硅膠）、水、空氣。
五、主要設備
1.玻璃流化床干燥器：Φ110×400mm，進口處設有氣體均布器。
2.加熱器：304不銹鋼材質，加熱功率3.0KW，空氣預熱器。
3.風機：低噪漩渦氣泵，功率:750W,流量：0-90 m3/h 。
4.孔板流量計，孔板喉徑：Φ25mm，壓差傳感器0～10Kpa。
5.干燥器床層壓降由U形壓差計測取。
6.宇電AI702M溫度數字巡檢儀。
7.宇電AI501壓差數字顯示儀。
8.宇電AI518數顯溫度控制儀（帶手動功能）。
9.Pt100鉑電阻溫度傳感器3支，分辨率0.1℃。
10.電器：接觸器、開關、漏電保護空氣開關。
11.304不銹鋼管路、管件及閥門。
12.304不銹鋼儀表柜：測控、電器設備在實驗架上。
13.304不銹鋼材質框架1300×500 ×2000mm（長×寬×高），帶腳輪及禁錮腳。
六、測控組成
| LGH-LHC02型 流化床干燥實驗裝置 | 變量 | 檢測機構 | 顯示機構 | 執行機構 |
| 干燥風量 | 孔板流量計 | 數字壓差儀表 | 手動閥控 | |
| 干燥器壓降 | U型管壓差計 | U型管壓差計 | 無 | |
| 干球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 濕球溫度 | Pt100鉑電阻 | 數字溫度儀表 | 無 | |
| 加熱室溫度 | Pt100鉑電阻 | 溫度控制顯示儀 | 固態調壓模塊 | |
| LGH-LHC02A型 數字型流化床干燥實驗裝置 | 干燥風量 | 渦街流量計 | 數字顯示儀表，精度：0.5%FS | 手動閥控 |
| 干燥器壓降 | 風壓傳感器 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 干球溫度 | Pt100鉑電阻 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 濕球溫度 | Pt100鉑電阻 | 數字顯示儀表，精度：0.5%FS | 無 | |
| 加熱室溫度 | Pt100鉑電阻 | 溫度控制儀，精度：0.5%FS | 固態調壓模塊 |
1.實驗除可直接在控制柜進行所有操作外，還可遠程至電腦展開智能調節及顯示儀表+串口通訊+上位監控計算機模式，配套實驗數據采集及數據處理軟件。數據可通過U盤導出，可連接打印機打印數據。裝置能夠?qū)崿F(xiàn)手動和自動無擾切換操作，并安裝安全聯鎖保護和自動報警裝置，保證設備正常安全運行。
2. 模擬模塊：高達16位分辨率，RS485通訊模式；功能：溫度、流量、壓降等模擬量信號采集。配數據采集軟件一套，在線工業組態軟件一套。
3.風量重量：DN32渦街流量傳感器，測量范圍0-150m3/h,精度0.5級。
4.干燥器床層壓降由2KPa風壓傳感器測取。
5.溫度模塊：分辨率0.1℃，精度0.5級，功能：溫度信號采集換算。
6.宇電AI702M（帶485接口）溫度數字巡檢儀。
7.宇電AI501（帶485接口）壓差數字顯示儀。
8.宇電AI518（帶485接口）數顯溫度控制儀（帶手動功能）。
