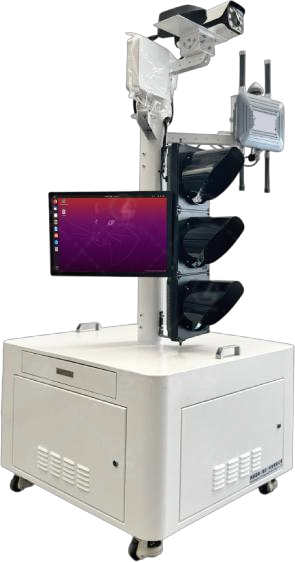

LGX-N012型車路協同路側實訓系統
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
車路協同路側系統由交通信號燈、RSU路側單元、MEC邊緣計算單元、OBU車載單元、視頻攝像頭、毫米波雷達和底座儀器倉組成。車路協同主要功能場景包路V2I路況信息廣播、V2I紅綠燈狀態廣播、V2N路況信息統計等功能。可以使用標定工具，對視頻攝像頭和毫米波雷達進行外參標定以及融合標定，提高路口環境的感知精度。路側單元統計路側端廣播路況信息的持續時間，并統計該時間段內過往車輛的數量、車輛類型、車輛應答次數及對應應答類型。使用者可利用車路協同統計結果，對路側系統路況信息播報事件進行數據記錄、描述、管理和分析。路側單元能夠?qū)⒓t綠燈當前狀態信息（燈色和倒計時時長）實時廣播給過往車輛，輔助實現網聯紅綠燈識別功能。具備常見氣候條件下戶外使用能力，同時具備環境感知設備、網絡和直連通信功能以及邊緣計算功能?？捎糜谥悄芫W(wǎng)聯汽車的教學、實訓、認證及賽事等活動。
二、產品功能
1.車路協同路側系統由燈桿、毫米波雷達、視頻攝像機、OBU、RSU、MEC、信號燈等設備組成，能夠直觀展示路側設備的結構、工作原理。
2.車路協同路側系統采用傳感器融合感知技術，能夠進行環境感知，識別行人、車輛等交通參與者。
3.車路協同路側系統支持傳感器、OBU、RSU、MEC、信號燈等設備的安裝與調試以及傳感器的標定。
4.支持智能網聯汽車環境感知算法、車路協同算法驗證?？捎糜谥悄芫W(wǎng)聯汽車的教學、實訓、認證及賽事等活動。
5.車路協同路側系統配備信號燈，能夠進行信號燈的配時與狀態查看。
三、實訓項目
1.車路協同路側系統整體認知
2.路側感知系統安裝與調試
3.路側感知系統標定
4.傳感器融合感知
5.車載單元OBU設備安裝與調試
6.路側單元RSU設備安裝與調試
7.邊緣計算單元安裝與調試
8.通訊系統調試
9.信號燈安裝與調試
10.車路協同功能
四、技術參數
1.燈桿參數
能源類型：72V DC/220VAC
尺寸：900.5*900.5*2150mm
電池電壓：72V
電池容量：31.5Ah
移動與固定：采用福馬輪，調節螺母切換移動和固定狀態
2.視頻攝像機
傳感器類型：1/1.8英寸CMOS
快門方式：單快門
電子快門：1/50s~1/100000s(可手動或自動調節)
曝光模式：支持全自動；自定義區間自動；自定義
圖像分辨率：2688×1520（不包含OSD黑邊）
視頻分辨率：4M(2688×1520)/1080P(1920×1080)/UXGA(1600×1200)/720P(1280×720)/D1(704×576)/CIF(352×288)
視頻幀率：最大支持50fps；默認主碼流(2688×1520@50fps)，輔碼流(704×576@25fps)
3.毫米波雷達
工作頻率：80GHz
測距范圍：行人：200m、小汽車：≥500m
水平展開角長距：﹣12°～﹢12°；短距﹣45°～﹢45°
垂直展開角：短距：20°(3dB)、長距：10°(3dB)
距離分辨率：≤35cm
測量精度：0.45m(長距)，0.2m(中距)，0.1m(短距)
角度分辨率：≤1°
角度精度：0.25°(長距)，0.75°(中距)，2.1°(短距)
速度范圍：﹣200km/h～﹢200km/h（來向為﹣，去向為﹢）
4.邊緣計算單元
CPU：優于8核64位高性能處理器
系統：內存32G
硬盤：1T SATA（可配置）
AI算力：根據應用場景及感知設備接入數量支持AI算力配置
接入：支持單/雙激光+6路視頻或4路毫米波+8路視頻接入處理
以太網：千兆網自適應（RJ45*5）
接口：具有USB3.0、RS232/485、5GANT、WiFiANT、GNSS、GPIO等豐富接口
功耗：設備最大整機功耗≤80W
電源要求：24V DC
操作系統：支持軟件界面操作，支持命令行操作，支持實時運行
尺寸規格：370mm*220mm*80mm
EMC認證：通過靜電放電抗擾度、射頻電磁場輻射抗擾度、浪涌（沖擊）抗擾度、電快速瞬變脈沖群抗擾度、電壓暫降抗擾度等權威測試
時間同步：支持NTP/PTP/GNSS時鐘同步
目標全域跟蹤：支持目標在感知范圍內的連續跟蹤及結果上報
5.路側單元RSU
外形尺寸RSU：(不含天線)：249mm×199mm×71mm
V2X天線：190mm×φ20mm
4G天線：190mm×φ20mm
重量主機：2.5Kg；附件：1.75Kg
外殼材料：RSU殼體：鋁合金；天線殼體：玻璃鋼
安裝位置：龍門架或路側桿
安裝方式：懸臂式或立桿式，采用抱箍固定
額定功耗：≤10W
最大功耗：≤25W
通信接口：千兆以太網、千兆光纖、WIFI/藍牙
其它接口：USB、TF卡、SIM卡
5.車載單元OBU
外形尺寸：OBU(不含天線)：150mm×130mm×38mm
重量：0.5Kg
外殼材料：OBU殼體上殼：ABS；OBU殼體下殼：鋁合金；天線殼體：ASA
工作頻段：5.905-5.925GHz
工作帶寬：10/20MHz
最大端口功率：23dBm±2dB
收發通道：單發雙收
接收靈敏度：-97dBm
6.信號燈
產品尺寸：1750*250*100mm
紅色波長：620-625NM
綠色波長：520-525NM(翠綠)
黃色波長：590-595NM
使用壽命：100000H
可視距離：1-1000米
外殼材質：PC
材質工作溫度：-40℃-65℃
防護等級：IP53
工作電壓：AC220V
安裝方式：豎裝
7.顯示器
屏幕尺寸：19寸
分辨率：1440*900
可視角度：80/80/80/80(L/R/U/D)
亮度：1000cd/m2
對比度：1000：1
電源輸入：DC 12V-36V
靜態功耗：18W
外觀尺寸：W486x H332x D63mm
開孔尺寸：W469.6x H315.6mm
8.計算平臺
CPU：第13代酷睿i7-13620H 10核心16線程
內存：16G
GPU：NVIDIARTX 4060獨立顯卡8GB GDDR6顯存
工作電源：19.5V，11.79A，230W，AC-DC電源適配器
接口配置：3×USB端口、1×RJ45、
無線網卡：Wireless-AX 201
輸入電壓：AC220V
設備規格：259.5*165*45.6mm（長*寬*高）
五、基本配置
1.燈桿
2.視頻攝像機
3.毫米波雷達
4.路側單元RSU
5.車載單元OBU
6.邊緣計算單元
7.信號燈
8.顯示器
9.計算平臺
10.鼠標
11.鍵盤
12.電池
13.CAN分析儀
14.交換機
15.繼電器模塊
16.插線板
17.開關電源
18.逆變器
