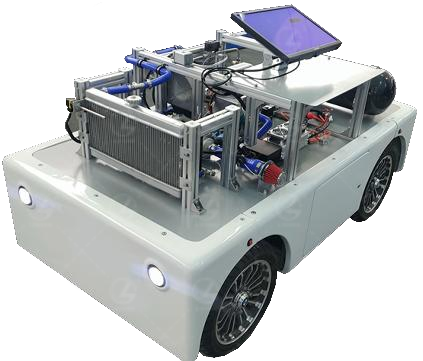

LGX-N018型氫動力汽車技術實訓平臺
品牌：理工偉業 咨詢電話：010-82827827 82827835
一、產品概述
氫動力汽車技術實訓平臺由氫燃料電池系統和線控底盤系統組成，其中氫燃料電池系統由氫氣供氣子系統、空氣供氣子系統、熱管理子系統以及電氣子系統組成，氫燃料電池系統為開放式設計，可用于氫燃料電池系統結構組成介紹、工作原理講解、電氣故障檢修、控
制算法開發等教學、競賽活動。它有助于學生理解氫燃料電池系統的結構和工作原理，提供故障檢修和控制算法開發的技能培訓。適用于新能源相關專業的教學科研。
二、產品功能
1.展示氫燃料電池及其混合動力系統結構及工作原理。
2.能進行氫燃料電池空氣供給子系統、氫氣供給子系統、熱管理子系統和電氣子系統的裝配操作。
3.能進行氫燃料電池空氣供給子系統、氫氣供給子系統、熱管理子系統和電氣子系統的調試操作。
4.能實現氫燃料電池各子系統溫度、壓力、流量、電壓、電流等狀態實時監測及圖表顯示。
5.能實現氫燃料電池各子系統執行機構實時調控。
6.能進行氫燃料電池系統電氣及通信故障設置與恢復。
7.能進行氫燃料電池系統電氣及通信系統電路檢測。
8.支持開展氫燃料電池系統及動力電池極化特性、輸出特性等測試。
9.支持開展CAN報文數據解析。
10.支持一對多服務器統一下發故障信息。
11.提供燃料電池混合動力系統結構原理、電氣原理圖等配套教學資源
三、實訓項目
1.氫燃料電池混合動力車輛結構認知
2.氫燃料電池極化特性測試——極化曲線
3.氫燃料電池極化特性影響因素測試——進氣壓力
4.氫燃料電池極化特性影響因素測試——工作溫度
5.氫燃料電池效率特性測試——寄生功耗及電效率
6.氫燃料電池氫氣供給系統測試——基本特性
7.氫燃料電池空氣供給系統測試——基本特性
8.氫燃料電池空氣供給系統測試——過氧比
9.氫燃料電池?zé)峁芾硐到y(tǒng)測試——基本特性
四、技術參數
1.液冷型氫燃料電池系統
類型：液冷型質子交換膜燃料電池
電池輸出電壓：覆蓋43-72V
電池額定功率：≥3kW
工作環境溫度：-5~40℃
工作環境濕度：10%~95%
電池運行溫度：35℃~72℃
反饋傳感信號：
空氣供給：進氣流量、進氣壓力、進氣溫度、鼓風機轉速。
氫氣供給：供氫壓力。
熱管理：進(出)堆冷卻液溫度、進(出)散熱器冷卻液溫度、進(出)散熱器空氣溫度、冷卻液流量、冷卻液壓力、水泵轉速、散熱風機轉速。
燃料電池：電堆輸出電流、電堆輸出電壓。
2.供氫系統
類型：鋁合金內膽碳纖維纏繞瓶
容積：20L
儲氫壓力：35MPa
供氫壓力：0.5~0.75bar
工作溫度：-40~70℃
3.DC/DC變換器
額定功率：3kW
低壓輸入端：覆蓋43~65V
高壓輸出端：覆蓋68~78V
4.能量管理控制器
供電：12V
通訊：CAN2.0B/串口
5.冷卻水泵：
額定電壓(V)：24
供電電源類型：直流電源
6.增壓鼓風機
額定功率(W)：185
額定電壓(V)：24
供電電源類型：直流電源
7.鼠標鍵盤
連接性：USB無線
兼容性：Windows
8.工控機
運行內存：16G
硬盤：512G（固態）
CPU:配置不低于Intel I5 8265U
操作系統：Windows
9.線控移動底盤系統技術參數
1）.底盤參數
能源類型：純電動
慢充時間(小時)：4
電機峰值功率(kW)：6
長*寬*高：1835*1000*720mm
軸距：1200
輪距：955
底盤材質：6061（高強度鋁合金）
轉向形式：前輪轉向
制動方式：線控液壓制動
2）.電機與電池參數
最大輸出功率(kW)：6kW
最大轉矩電流(A)：40
額定電壓(V)：72
3）.轉向系統參數
最大輸出功率(W)：840
額定電壓(VDC)：12
轉動方向：雙向
轉向機轉向范圍：-124°to 124°
4）.制動系統參數
額定功率(W)：170
額定電壓(VDC)：12
額定電流(A)：14
5）.電池Pack參數
動力電池容量(Ah):31.5
動力電池過放保護方式:BMS+繼電器方案
控制電路電池類型:電池PACK內部DCDC
控制電路電池額定電壓(V):12-
動力電池過充保護方式:BMS
均衡方式:BMS主動均衡:
充電方式:AC220慢充
充電時間:6
冷卻方式:自然冷卻。
通訊協議:can2.0b擴展
通訊速度E(k/s):250
電池類型:磷酸鐵鋰。
6）.遙控器參數
遙控器名稱:DX01底盤無線遙控器
遙控器頻段:433MHz
遙控器供電方式:3×1.5V式五號干電池供電
接收機供電:12-24V DC寬壓供電
接收機通訊接口:CAN接口
遙控器操作按鍵:搖桿×6；兩段撥動開關×1；三段撥動開關×
2；按鈕×1；三段旋鈕開關×2；
遙控器顯示器:LCD顯示屏
通訊距離:300m
五、基本配置
1.線控底盤
2.蓄電池
3.空氣供應子系統
4.氫氣供應子系統
5.熱管理子系統
6.電氣子系統
7.燃料電池輸出DCDC
8.鼠標
9.鍵盤
10.顯示器
11.工控機
12.檢測面板
