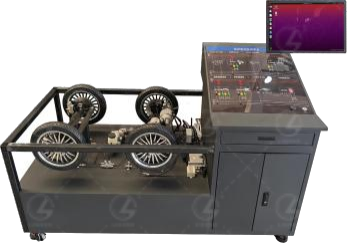

LGX-N020型線控制動實訓臺

品牌：理工偉業 咨詢電話：010-82827827 82827835

一、產品概述

線控制動實訓臺用于線控制動系統工作原理的學習和性能測試。具備故障檢修實訓功能，可完成線控制動系統的角度傳感器和油壓傳感器的電源線、CAN總線等電路的故障檢修；可進行線控制動系統SEB復位標定；可通過CAN總線發送數據控制制動液壓，實現對線控制動系統的階躍響應、扭矩參數、行程效率等測試。適用于新能源汽車相關專業線控制動的教學科研。

二、產品功能

1.模擬線控制動系統的工作過程，包括電子控制單元（ECU）、傳感器、執行機構等的功能。

2.模擬各種系統故障，如傳感器故障、電源故障等，進行故障診斷。

3.測試系統響應特性以及性能測試

4.提供友好的用戶界面，用于顯示系統狀態、數據和控制參數。

5.記錄系統運行中的關鍵數據和事件，供后續分析使用。

三、實訓項目

1.線控制動系統SEB的性能測試；

2.根據CAN協議讀取制動信息；

3.線控制動系統SEB的機械結構及工作原理；

4.線控制動系統SEB的液壓校準和復位標定；

5.線控制動系統SEB的故障檢修；

6.線控制動及后橋安裝調試：

四、技術參數

1.線控制動系統SEB：

電機/功率：250W

短時駐車時間：≥96H

整備質量(Kg)：≤5

線控制動最大壓力響應時間：≤370

制動響應延遲：＜180

工作電壓(V)：DC12V

主缸最大壓力（Mpa）：8

油壓控制精度（Mpa）：±0.1

位移控制精度：±1

短時駐車時間（H）：≥96

最大推力（N）：4200

最大排油量：10.97

額定功率：250W

制動方式：雙回路液壓制動

2.計算平臺

CPU：第13代酷睿i7-13620H 10核心16線程

內存：16G

GPU：NVIDIA RTX 4060獨立顯卡8GB GDDR6顯存

工作電源：19.5V，11.79A，230W，AC-DC電源適配器

接口配置：3×USB端口、1×RJ45、Wireless-AX 201

輸入電壓：AC220V

設備規格：165*259.5*45.6mm（長*寬*高）

3.顯示器：電源輸入：12V直流2.0A

尺寸：19英寸

色彩：16.7M

顯示比例：16:10

最大分辨率：1440*900

最高刷新率：75Hz

工作溫度：-20°C~60°C

工作濕度：20%~80%RH4.CAN卡

5.公牛插排：16插位3米

6.無線鍵鼠

7.實訓臺架:1920×1000×1500mm（長*寬*高）

五、基本配置

1.DJ700前橋1套

2.DJ700后橋1套（含電機及控制器）

3.線控制動系統一套

4.19寸顯示屏1個

5.計算平臺

6.遙控器1個

7.實訓臺1套。

8.創芯CAN分析儀

9.同星CAN總線工具

10.220V轉12VDC

11.220V轉48VDC

12.3孔8插插線板

13.整車控制器（VCU）

14.48路CAN繼電器
